Gun Model: SMITH

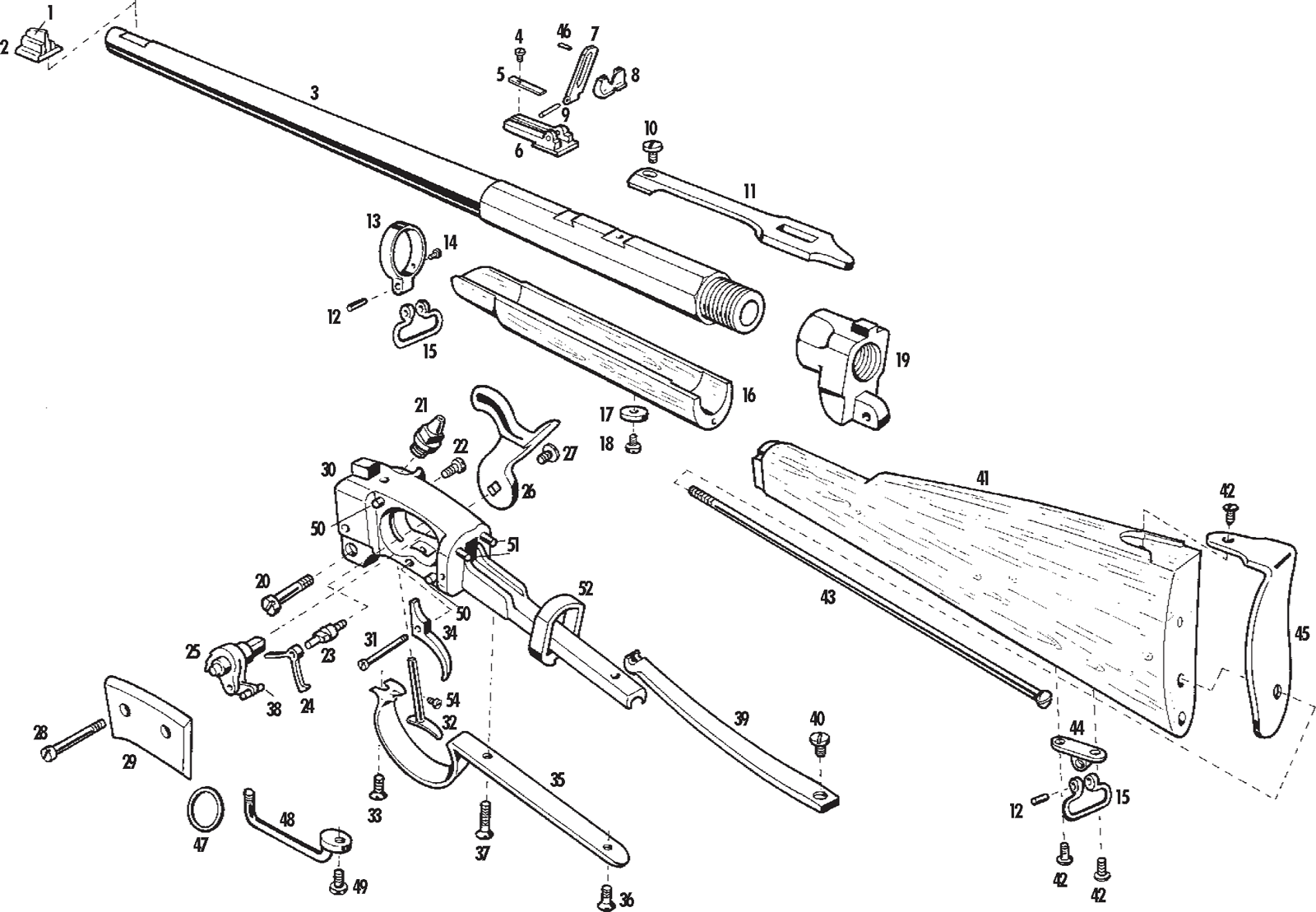

Exploded technical drawing
Explode
-

Smith Artillery Walnut Buttstock With Swivel (Includes #12,15,41,42,44,45)
-

Smith Cavalry Walnut Buttstock (Includes #41,42,45)
-

Smith Rear Sight Assembly Blued (Includes #4,5,6,7,8,9,46)
-

Smith Walnut Forend (Includes #16,17)
-

Smith Breech Plug
-

Smith Top Strap Blued
-

Smith Artillery Front Band With Swivel Blued (Includes #12,13,14,15)
-

Smith Triggerguard Blued
-

Smith Artillery Buttstock Swivel Assembly Blued (Includes #12,15,44)
-

Smith Cavalry Front Barrel Band Blued
-

Smith Rear Sight Dovetail Base Blued
-

Smith Hammer Case Hardened
-

Smith Tumbler
-

Smith Frame Band Ring
-

Smith Trigger
-

Smith Front Sight Assembly Blued (Includes #1,2)
-

Smith Receiver Side Plate
-

Smith Front & Rear Band Swivel Blued
-

Smith Steel Buttplate
-

Smith Flat Mainspring
-

Smith Rear Sight Leaf Blued
-

Smith Trigger Spring
-

Smith Spring Action Lock Actuator
-

Smith Long Buttstock Screw Blued
-

Smith Stirrup
-

Smith Rear Sight Slide Blued
-

Smith Forend Screw Washer
-

Smith Nipple Blued
-

Smith Cavalry Saddle Ring Bar
-

Smith Rear Sight Spring Screw Blued
-

Smith Rear Sight Flat Spring
-

Smith Rear Sight Leaf Pin
-

Smith Top Strap Screw Blued
-

Smith Front & Rear Band Swivel Pin
-

Smith Front Band Screw Blued
-

Smith Forend Screw Blued
-

Smith Action To Barrel Hinge Screw Blued
-

Smith Nipple Channel Clean Out Screw Blued
-

Smith Trigger Spring Retainer Pin
-

Smith Hammer Screw Blued
-

Smith Side Plate Screw Blued
-

Smith Trigger Screw Blued
-

Smith Front Triggerguard Screw Blued
-

Smith Short Rear Triggerguard Screw Blued
-

Smith Middle Triggerguard Screw Blued
-

Smith Mainspring Screw Blued
-

Smith Top Buttplate Screw & Rear Swivel Base Screw Blued
-

Smith Rear Sight Slide Retainer Pin
-

Smith Cavalry Saddle Ring
-

Smith Cavalry Saddle Ring Bar Screw Blued
-

Smith Side Plate Pin
-

Smith Frame & Stock Line Up Pin
-

Smith Action Lock Actuator Screw Blued
